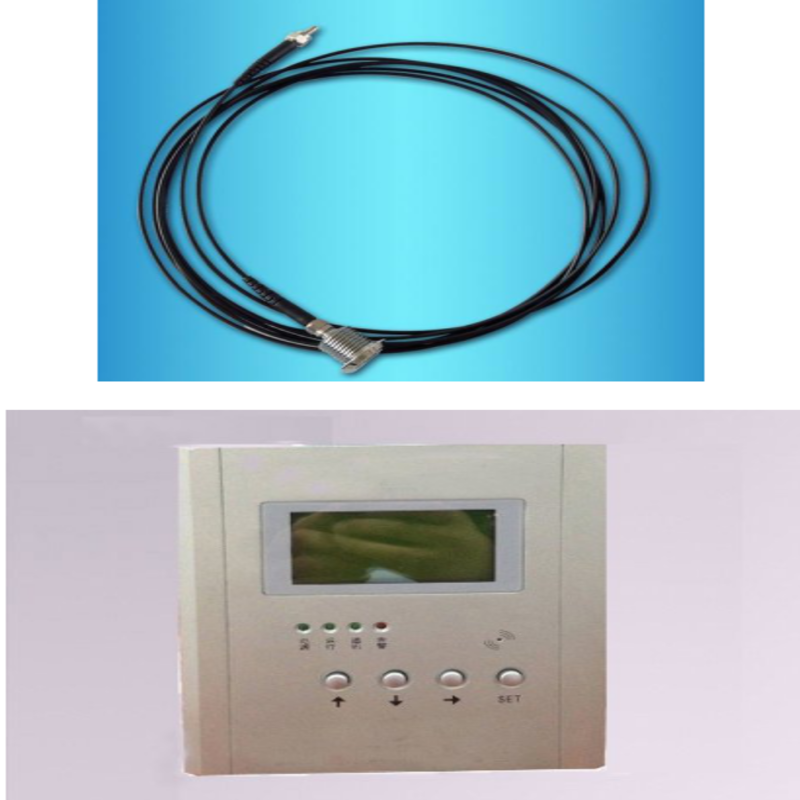

WS3000-ARC電弧光保護系統


概述

電力系統中一旦發生短路故障,就會產生巨大的電弧光,電弧光發生時產生很大的光能量輻射和很高的溫 度輻射,這些輻射對電力系統有著很大的破壞作用,有時還會造成操作人員的傷亡事故。電弧光的危害程度取 決于電弧光的持續時間,所以只要能夠快速的限制或者切斷系統電源就可以有效地減低電弧光造成的損害。

電弧光傳感器 檢測電弧光的強度,將弧光信號傳輸給電弧光保護裝置,進而根據電弧光的強度判斷是否需 要切斷系統電源。所以,弧光傳感器的在整個電弧光保護系統中起著非常重要的角色。

特點

1:鋁型材機箱,組合插件式結構,各功能模塊單獨設計,強 弱電實現完全分離,抗干擾能力強,現場維護方便

分布式系統,多CPU智能插件設計提高并發處理能力, 提高運行可靠性

2:插件間基于交換網絡總線聯系,減少插件間連線,通信故 障可實時檢測,支持電纜及光纖通信

3:靈活的保護邏輯配置,可設置動作判據過流加弧光或單弧光,弧光探頭可設定雙探頭監測模式,進一步提高可靠性

4:每個跳閘節點可單獨配置邏輯,可以用于跳閘出口或者失 靈保護動作迅速可靠,出口跳閘時間間隔35ms

5:具有實時錄波功能,標準Comtrade 格式輸出

6:完善的自檢告警功能,全程記錄裝置告警信息以及操作信:

7:支持?jǐn)U展單元接入,最大可以接入20個擴展單元

8:更換不同弧光插件板,支持各種弧光傳感器

9: 協 ,包 括 IEC 61850,IEC 103,標 準 MODBUS RTU協議

10:可接入各種工況傳感器,用于反應開關柜運行工況的傳感 器數據,如溫度、濕度、煙霧、有害氣體等,可以就地或 遠程查看,并可設定報警門限值

典型應用

箱式變電站  /低壓開關柜   組合式變電站 消防安全預警
