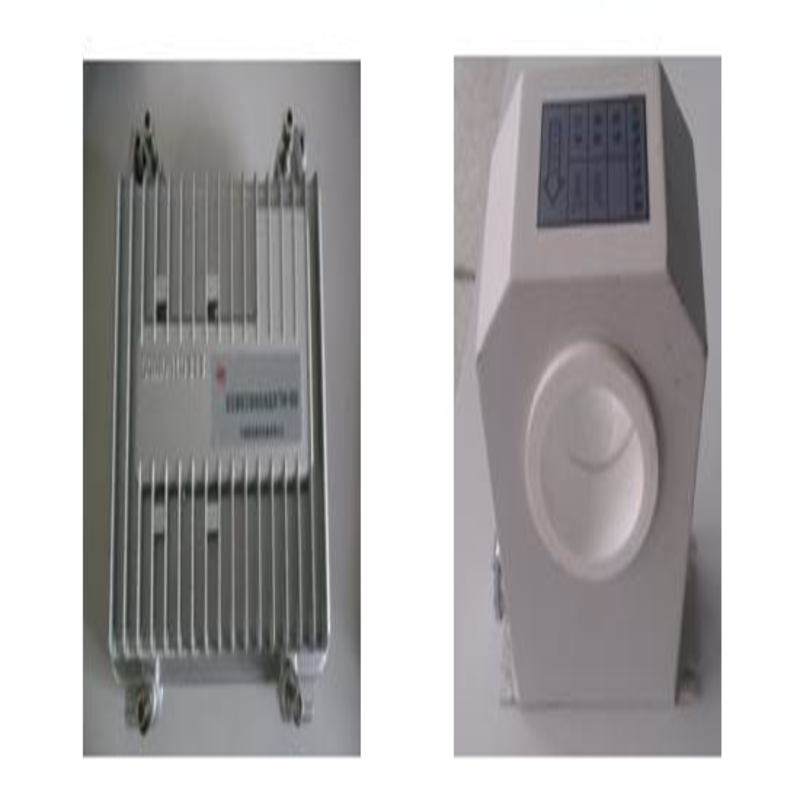

WST80 鐵芯在線監測系統

  • 產品標簽:高電壓設備絕緣在線監測技術的應用,是實現狀態檢修的有效手段之一。在線監測是在運行電壓下對設備的絕緣狀態進行監測,真實反應設備絕緣水平。特別是近年來隨著傳感器、計算機、通訊技術、現代人工智能技術和信息處理技術的發展與運用,絕緣在線監測技術得到迅速發展。在自動連續監測狀態下,依據大量的數據和曲線分析設備絕緣狀態的變化趨勢,從變化趨勢中尋找危險征兆,從多項監測結果來綜合判斷運行設備狀況,其分析結果和數據可直接傳輸至上級主管部門,真正做到設備“該修則修,修必修好”,避免不必要的人力,物力浪費。在線監測技術的應用有利于從“定期維修”制(計劃維修)過渡到“狀態維修制”(預知維修)。

WST80 鐵芯在線監測系統

功能簡介

高電壓設備絕緣在線監測技術的應用,是實現狀態檢修的有效手段之一。在線監測是在運行電壓下對設備的絕緣狀態進行監測,真實反應設備絕緣水平。特別是近年來隨著傳感器、計算機、通訊技術、現代人工智能技術和信息處理技術的發展與運用,絕緣在線監測技術得到迅速發展。在自動連續監測狀態下,依據大量的數據和曲線分析設備絕緣狀態的變化趨勢,從變化趨勢中尋找危險征兆,從多項監測結果來綜合判斷運行設備狀況,其分析結果和數據可直接傳輸至上級主管部門,真正做到設備“該修則修,修必修好”,避免不必要的人力,物力浪費。在線監測技術的應用有利于從“定期維修”制(計劃維修)過渡到“狀態維修制”(預知維修)。

WST80型高壓設備在線監測系統,采用技術,配合獨到、新穎的監測方法,以及優質、高可靠、高準確度的傳感技術,具有以下優點:

(1)采用自行研制的“無感式”傳感器。傳感器采用高導磁超微晶材料,配合準確的變換電路,精心設計成“無感式”。在大范圍內的電流變化和溫度變化情況下,能確保變換的準確度。

(2)“以軟代硬”的設計思想,將改進的快速付氏變換移植到單元測試儀上完成“FFT”計算,大大改進了單元測試儀的硬件電路,并使之測量具備準確、可靠、簡單、便利的特征。

(3) 采用“分層分布式”結構、全數字化傳輸,避免了采用模擬量傳輸引起的干擾。因而具有更高的可靠性和抗干擾性能。

(4) 通過相互比較和趨勢分析的智能化綜合分析系統,給出高壓電容型設備的絕緣狀態,判斷其安全運行的可靠性。以完善的遠傳方案為各級管理人員提供監測結果,為設備的科學檢修提供依據。

隨著傳感器技術、計算機技術、通訊技術的發展和運用,結合現代人工智能技術和信息處理技術,絕緣在線監測技術得到迅速發展及應用。WST80絕緣在線監測系統在獲得大量的數據基礎上,分析設備的絕緣狀態變化趨勢,從中尋找危險征兆,并依據多項監測結果來綜合判斷運行設備的絕緣水平,是變電站實施狀態檢修重要的技術基礎。



功能特點

◆軟、硬結合自動補償激磁電流的單匝穿芯式電流傳感器,在大范圍內的電流變化和溫度變化情況下,能確保變換的準確度

◆分層分布式結構,避免了采用模擬量傳輸引起的干擾

◆現地計算,數字化傳輸,抗干擾能力強

◆相互比較和趨勢判斷的智能分析系統

◆模塊化設計,測量模塊和分析模塊均可互換,安裝、維護簡單

◆和主設備無電的聯系,保證系統安全

◆可靠高速的數字通訊,實時監控系統運行狀態

◆智能數據分析功能,對被監測設備的歷史數據進行統計,并繪出其特性曲線

◆實時報警功能,在對所監測的設備經過分析判斷后,自動給出警示信號

◆數據遠傳功能,可以選用多種遠傳方式,配合強大的客戶端軟件,使不同地方的管理者都能根據自己的權限調用監測數據和結果

◆外殼采用防磁 316L不銹鋼設計,有效克服現場電磁干擾

技術參數

主要監測參數

設備名稱和項目

監測參數

測量范圍

測量精度

變壓器鐵心夾件

電流

50uA~20A

±1%+0.1mA

其他參數




環境溫濕度

濕度

0~95%RH


溫度

-40℃~+80℃


設備外殼

316L防磁不銹鋼或1U19英寸機箱

測量方式

實時同步測量技術,支持有線RS485和無線433MHz通信

上位軟件

B/S和C/S相結合

通信方式

RS485或CAN或光纖或無線433MHz

智能通信組件(可選)

支持電力104規約或IEC61850規約
