一、系統組成

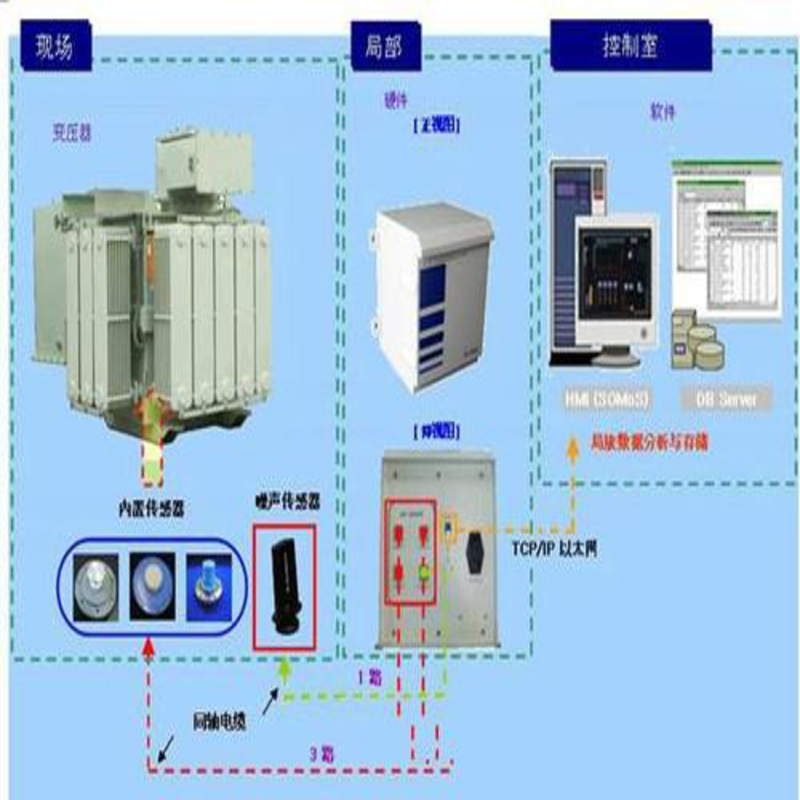

超高頻傳感器、數據處理單元（局放IED）、高性能工業控制計算機、高頻電纜、機械附件以及專業分析軟件等。
二、技術參數
1、數據處現單元（局放IED）
序號 | 參 數 | 范 圍 |
1 | 頻率范圍 | 300MHz～2000MHz |
2 | 靈敏度 | 10pC |
3 | 放大器增益 | ≥50dB |
4 | 動態范圍 | -90～10dBm |
5 | 測量范圍 | 0.5pC～10000pC |
2.超高頻（UHF）傳感器
序號 | 參 數 | 范 圍 |
1 | 頻率范圍 | 300～2000MHz |
2 | 傳感器感應度 | 10pC |
3 | 阻抗匹配 | 50[Ω] |
4 | 安裝方式 | 內裝型；外裝型 |
5 | 輸出接頭 | N型 |
3.噪音傳感器
采集處界干擾信號，增加系統對局放信號識別的可靠性
序號 | 參 數 | 范 圍 |
1 | 頻率范圍 | 300～3000MHz |
2 | 傳感器感應度 | 50pC |
3 | 阻抗匹配 | 50[Ω] |
4 | 安裝方式 | 強磁吸附 |
三、軟件系統
該在線監測系統應用程序軟件，采用windows通用菜單界面，方便用戶操作。軟件實現了對于變壓器的局部放電測量及分析等一系列功能。主要功能有：監測結果顯示、監測參數設置、數據分析及超限報警、數據保存及歷史查詢、密碼設置及更改、譜圖保存以及基于局域網的遠程訪問等功能。
ａ）監測顯示功能
ｂ）參數設置功能
ｃ）數據分析功能和報警功能
ｄ）數據保存及歷史查詢功能
ｅ）基于IP的控制、采集、顯示及文件管理功能
ｆ）其它功能
