WS-GX1000熒光光纖在線測溫系統

1.適用范圍

WS-GX1000熒光光纖在線測溫系統主要針對開關柜、變壓器長期運行過程中容易發生溫度過高的部位（開關柜上下觸點、接頭；變壓器繞組、鐵心等）進行實時的在線監測，避免因負荷過重而引起的溫度過高造成不必要的損失。

2.系統原理

熒光光纖在線測溫系統主要包括：光路系統、光電轉換系統、數據采集處理系統、數據顯示輸出設備。光源的光通過光分路器傳輸?shù)酵饨觽鞲衅髦?，傳感器將特定波長的光反射回來，再通過光分路器傳輸?shù)焦怆娹D(zhuǎn)換系統中，通過光電探測器光波長信號轉換為電信號，采集光電探測器的電信號，進行處理，將電信號轉換為數字信號。通過網口或者串口傳輸?shù)綌?shù)據顯示輸出設備上。

3.功能特點

安全性：相比于傳統傳感器，該溫度傳感器具有耐高溫、無源，不受強電場和強磁場的干擾。

實時性：實時不間斷的在線監測，時刻保證設備處于受監控狀態，安全不受人為因素影響，將可能由人員疏忽導致的事故幾率降至最低。

先進性：熒光光纖在線測溫系統通過傳感器波長移動量采集數據，屬于數字量測量，避免了傳統傳感器易受電源波動、傳輸線路損耗等干擾因素影響的問題。

準確性：數字式測量技術保證了測溫精度和測溫的重復性，測溫精度0.5級，溫度分辨率0.1℃，同時還具有響應速度快的特點，完全可以滿足電力系統安全的需要。

穩定性：溫度傳感器僅對溫度敏感，不受振動、沖擊、位移、潮濕等因素的影響，系統穩定可靠。

4.系統組成

系統主要由光纖溫度檢測儀、光纖溫度傳感器以及傳輸光纜等組成。

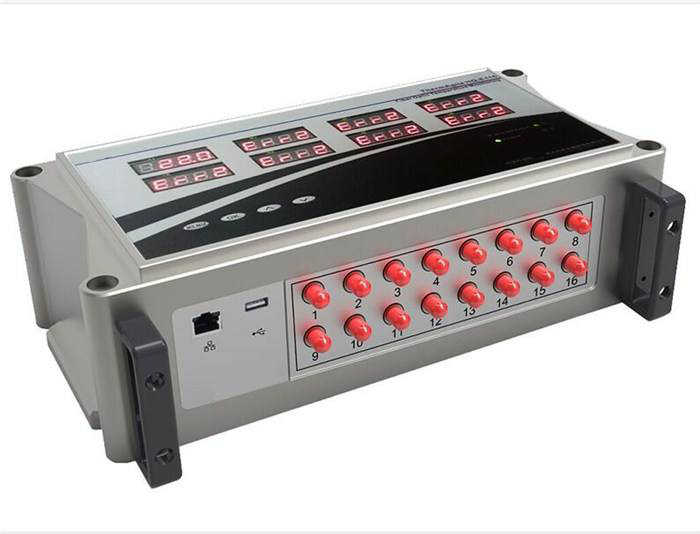

（1）光纖溫度檢測儀

光纖溫度檢測儀是一種光纖溫度解調設備，其內嵌入高性能處理器，具有采樣頻率高，測量精度高、安全性好、可靠性高、成本低和兼容性強等眾多優點。設備本身配置顯示屏可以實時顯示測點溫度，方便客戶使用，且外表簡潔美觀。報警信號由報警輸出線傳輸?shù)交馂?zāi)報警聯動設備上，并且可以通過串口設置初始參數。

（2）光纖溫度傳感器

光纖溫度傳感器是針對電力行業（如發電廠、供電部門變電站、無人

值守變電站）的嚴酷環境開發的新型溫度傳感器。其封裝材料采用絕緣等級高、耐高溫的高分子材料。傳感器具有本質防爆，體積小，抗電磁干擾等優點，且安裝方便可靠。

（3）傳輸光纜

引導傳輸光纜，作為前端傳感器與后端探測報警器的連接和信號回傳連接介質，可提供機房到前端被監控現場長達10km的連接和回傳通道。

5.技術參數
