一系統概述

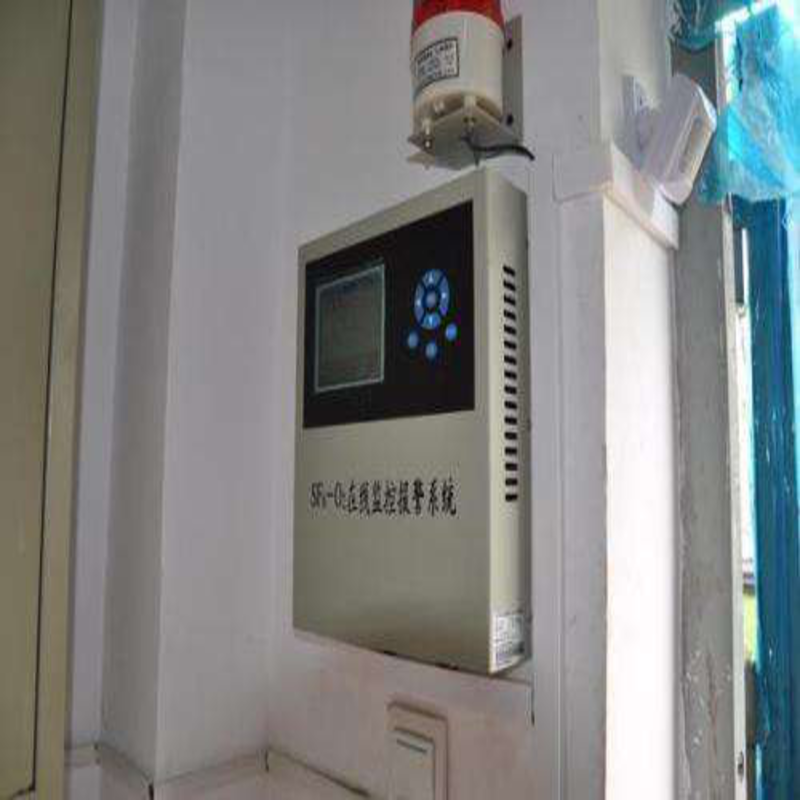

WSF6-1系列SF6氣體泄漏監控報警系統是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。它主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。它獨有的微量SF6氣體檢測技術，能檢測到1000ppm濃度的SF6氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。
目前室內SF6電器設備越來越多，市場上類似產品主要存在誤報率高、傳感器壽命短、不能實現無人值守，遙測遙信能力差等缺點。
本公司傳感器的使用壽命延長5倍，可以節省幾倍成本，解決降低誤報、遠程遙測遙信，可以大大節省人力成本.
該系統主要應用在變電站內35KV SF6開關室及500KV、220KV、110KV GIS室。
二技術指標
●SF6氣體濃度報警范圍：50～1500PPM（報警點可自行設置，國家規定1000PPM）
●SF6氣體檢測靈敏度： ±5%設置值
●氧氣濃度報警點： 18%
●氧氣測量精度： <0.4%
●溫度顯示范圍： -50～99℃
●濕度顯示范圍： 0～99%RH
●輸入電源： 185～265VAC
●報警輸出點電流： 2A
●風機輸出觸點電流： 16A
●風機通風時間設定： 20min/次或用戶任意設定
●數據記錄容量： 10000條
●通訊： RS—485標準協議
●顯示器特性： 彩顯、亮度、對比度調節
主要功能
●環境中SF6氣體含量檢測功能
●溫度、濕度顯示功能
●環境中氧氣含量檢測功能
●歷史事件存儲和查詢功能
●SF6氣體含量超標或缺氧報警功能
●自動語音提示功能
●報警時，風機遠方遙控操作功能
●手動強制排風功能
●遠傳報警功能
●定時排風功能
