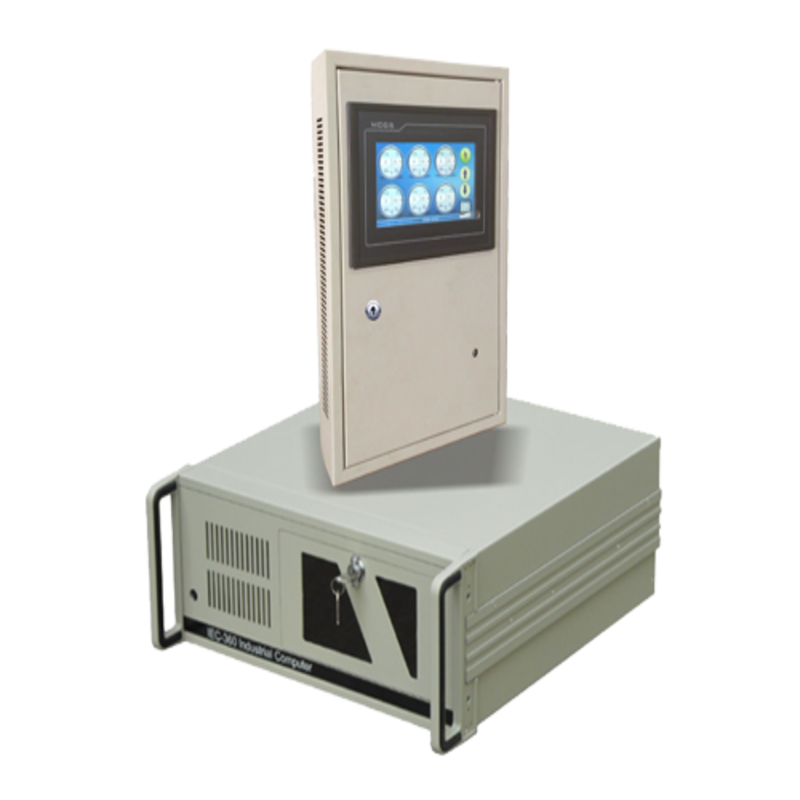

WSTG50 套管在線監測系統

  • 產品標簽:

WSTG50 套管在線監測系統

功能簡介


變壓器套管絕緣在線監測系統主要用于對正在運行的變壓器套管電流等參數進行實時狀態監測,可以及時發現套管電容屏間擊穿、絕緣受潮劣化等致命性缺陷,以便確定變壓器套管健康狀態,發現潛在性故障,服務于狀態檢修。

2.系統結構

該系統結構如圖1所示,系統包括安裝在變壓器套管根部的電流傳感器、戶外端子箱及安放在主控室的系統機柜及用于信號傳輸和系統供電的各種線纜。


變壓器套管末屏處安裝的電流傳感器耦合電流信號引入端子箱內,對電流信號進行選通、濾波、調理后引入主控室信號調理單元,對電流、電壓信號進行濾波、調理后應用高精度同步數據采集卡將模擬的電流信號轉換為數字信號,對輸入的數字信號進行相關法計算,以獲得套管末屏接地電流值。

4技術指標

4.1套管接地電流

套管接地電流:500μA~1000mA  ±1%

4.2系統技術參數

適用于110kV及以上各電壓等級的油紙絕緣型多臺變壓器

環境溫度  -40℃~70℃

相對濕度  ≤90%

系統供電電壓   220VAC±10%,50Hz

信號輸出接口  4芯航空插頭

4.3 系統功能

本系統適用于對110kV及以上電壓等級油紙絕緣型多臺變壓器的套管電流進行連續在線監測。

本系統能存儲每次測量的主變套管末屏接地電流,并顯示指定時間內的發展趨勢。

本系統實現自動化管理,可自動定期定時自動采集并記錄顯示數據,也可隨時手動啟動測量。
