WSGS500 GIS局部放電在線監測系統

  • 產品標簽:GIS局部放電在線監測系統可監測GIS在運行過程中局部放電情況,及時對GIS絕緣異常狀態和放電性故障做出預警,掌握局部放電的發展趨勢,為GIS正常運行提供必要的指導數據,提高GIS運行的可靠性、安全性和有效性。

WSGS500 GIS局部放電在線監測系統





一、概述

  GIS局部放電在線監測系統可監測GIS在運行過程中局部放電情況,及時對GIS絕緣異常狀態和放電性故障做出預警,掌握局部放電的發展趨勢,為GIS正常運行提供必要的指導數據,提高GIS運行的可靠性、安全性和有效性。

  該系統采用超聲波、超高頻原理,對運行狀態下的GIS進行故障診斷和局部放電監測。安裝簡便、測量快速,抗干擾能力強,便于現場使用。系統能夠?qū)?/span>GIS存在的內部缺陷(包括自由顆粒、導體上的毛刺、懸浮屏蔽、盆式絕緣子上的顆粒及內部缺陷)進行診斷。

  也可用脈沖電流法監測,脈沖電流法是在接地線上卡裝高頻電流傳感器,能夠有效監測震動微粒以外的各種放電故障。



  網絡構架圖

  二、主要功能特點

  1、監測運行中的GIS絕緣情況,記錄數據及趨勢圖顯示,可以提前發現設備安全隱患,避免重大事故發生。

  2、局放監測主機采用全密封屏蔽設計,抗干擾能力強,系統具有可靠的電磁兼容性,同時采用數字濾波等先進信號處理技術,可以有效的消除現場干擾,在強干擾環境下也能實現局部放電測量。

  3、高靈敏度智能傳感器

  傳感器將信號采集、分析、處理、發射等模塊集成到內部,有效避免了因遠距離線路傳輸帶來的信號衰減、失真、噪聲干擾等現象,搭配內置的高速智能信號處理模塊,能夠智能對采集到的信號進行分析處理,監測靈敏度更高,監測數據更加準確。

  4、擴展功能強大

  系統具備強大的擴展功能,可任意擴展監測節點,擴展時無需復雜的電源、通訊線路,方便用戶隨時增加、減少監測節點。

  5、各監測節點相互獨立

  各個傳感器之間沒有線路關系,每臺傳感器相互獨立,不受其他傳感器影響,一臺傳感器檢測到信號不會影響其他傳感器,單臺故障不影響整套系統的運行。

  6、可以連續記錄波形,能夠隨時保存數據、保存圖形,以便用戶在有需要時隨時調用、分析。

  7、提供多種報警方式,當局放超標時,監測主機及時通過網絡主動向上一級管理設備發出報警信號;同時后臺監控計算機通過手機網向指定的手機發送報警信息。

  8、儀器軟件可以顯示放電的波形圖、時域圖、頻譜圖、趨勢圖、NTΦ、QTΦ三維圖,能夠清楚的顯示出放電量值,脈沖個數以及其與相位的相關性、每周期脈沖個數、短期嚴重程度等,并能夠反應出局部放電的發展情況。

  三、主要技術指標

  1使用環境

  海拔高度:3000m

  環境溫度:-20℃~60

  相對濕度:95%(無凝露)

  2技術參數

  超聲波傳感器(150kHz

  頻率范圍:40kHz-300kHz

  檢測靈敏度:-65dB

  精度:1dB

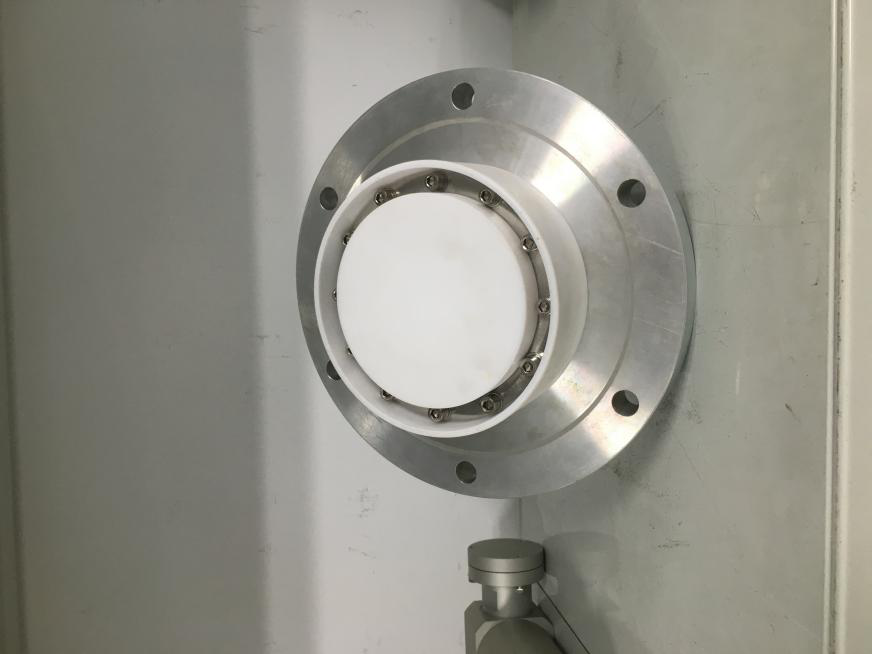

  超高頻傳感器

  檢測頻帶:300MHz-1.5GHz

  檢測靈敏度:1pC或者1dB

  高頻電流傳感器

  頻率范圍:10kHz-30MHz

  開口內徑:50mm(可根據用戶需求定制)

靈敏度:5pC
