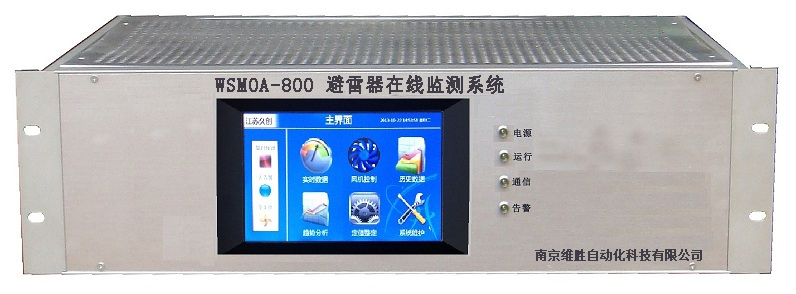

WSMOA-800避雷器在線監測系統

適用范圍

WSMOA-800型避雷器在線監測系統主要用于110KV及以上變電站的避雷器高壓設備絕緣狀態的在線監測。主要監測項目有：避雷器全電流、阻性電流，雷擊次數電流等。

 功能特點

◆“軟、硬結合”自動補償激磁電流的單匝穿芯式電流傳感器，在大范圍內的電流變化和溫度變化情況下，能確保變換的準確度

◆ 分層分布式結構，避免了采用模擬量傳輸引起的干擾

◆ 全場同時取樣技術，有效克服巡檢時，PT信號發生了變化引起的誤差

◆ 現地計算，數字化傳輸，抗干擾能力強

◆ 相互比較和趨勢判斷的智能分析系統

◆ 模塊化設計，測量模塊和分析模塊均可互換，安裝、維護簡單

◆ 和主設備無電的聯系，保證系統安全

◆ 可靠高速的數字通訊，實時監控系統運行狀態

◆ 智能數據分析功能，對被檢測設備的歷史數據進行統計，并繪出其特性曲線

◆ 實時報警功能，在對所監測的設備經過分析判斷后，自動給出警示信號

◆ 數據遠傳功能，可以選用多種遠傳方式，配合強大的客戶端軟件，使不同地方的管理者都能根據自己的權限調用檢測數據和結果

 技術參數

   系統組成

 WSMOA-800避雷器在線監測系統由避雷器在線監測軟件，下位監測設備，系統IED三部分組成。監測設備主要由電流傳感器、避雷器在線監測單元、數據同步單元、電壓同步采集單元等設備組成；軟件部分由現場監測程序、后臺數據分析處理、客戶端數據查詢程序三部分組成。系統IED部分由系統IED通信協議轉換器組成，實現與其它主IED通信等功能。

   該系統分為兩個平臺，即由現場傳感器、同步服務器和電壓同步采集單元構成的數據采集、測量和計算平臺；和高性能的計算機及WSMOA-800避雷器在線監測分析軟件構成的數據處理平臺。完成數據的分析、比較和判斷，并對高壓電氣設備的絕緣狀態作出判斷，給出結論。基本工作原理描述如下：

避雷器在線監測單元由電流傳感器和PT轉換器獲得被測設備的電流、電壓信號，通過計算獲得被測設備絕緣特性的特征參數，如避雷器的全電流值和阻性電流值等，這些數據通過RS485總線送到智能監測IED后，再通過IEC61850協議與其它主IED進行通信。WSMOA-800避雷器在線監測分析軟件用相互比較和趨勢分析原理對所測數據進行分析、比較，從而對被測設備的絕緣狀態作出判斷。
